CARATTERISTICHE PRINCIPALI.
-Controllo della Ventilazione a 4 gradini.
-Ricambio d’aria temporizzato.
-Controllo del Riscaldamento.
-Controllo Raffrescamento Opzionale.
-Uscita acustica integrata per gli allarmi.
-Visualizzazione automatica delle minime e massime temperature dell’ambiente.
|
IMPIEGHI.
Il modulo Tiny 32 Step si colloca in
quella porzione di mercato dove è richiesto un controllo climatico
molto economico e con caratteristiche essenziali. La sua meccanica gli
permette inoltre di essere collocato anche in sostituzione ai moduli
concorrenti aumentandone le caratteristiche.
|
FUNZIONI.
VENTILAZIONE: è possibile impostare la temperatura
di avviamento del I° gradino e anche dei relativi differenziali
con valori diversi fra loro.
TEMPORIZZATORE: è possibile impostare il tempo di ricambio
e la sosta associati al 1° step di ventilazione.
RISCALDAMENTO: è possibile impostare la temperatura
di accensione del riscaldamento con relativo differenziale.
ALLARMI: è possibile impostare sia l’allarme di
minima che di massima temperatura.
L’allarme sonoro è facilmente udibile anche non essendo
vicini al controllo. L’uscita per combinatori telefonici o contatto
libero, è consentita solo con modulo relè aggiuntivo.
RAFFRESCAMENTO: è possibile impostare la temperatura
di accensione del raffrescamento con relativo differenziale. La funzione
è utilizzabile con modulo relè aggiuntivo.
MEMORIA: Tiny 32 Steps è dotato
di una memoria capace di registrare la temperatura massima e minima.
I dati vengono conservati anche in mancanza di alimentazione.
|

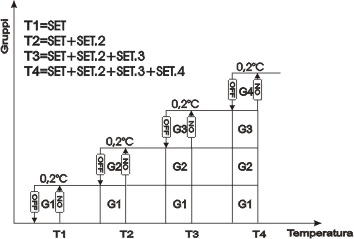

Diagramma di funzionamento della ventilazione.
|
